仪表技术业务交流稿

一. 控制盘（台、箱、柜）的安装

1 . 控制室和电子设备室的盘柜安装应在建筑装饰装修完成后进行。当设备或设计有特殊要求时，尚应满足其要求。

2 . 搬运和安装控制盘时，不得损坏盘上的设备，并应采取防振、防潮、防止框架变形和漆面受损等措施。必要时可将装置性设备和易损元件拆下单独包装运输。当产品有特殊要求时，应符合产品技术文件的要求。

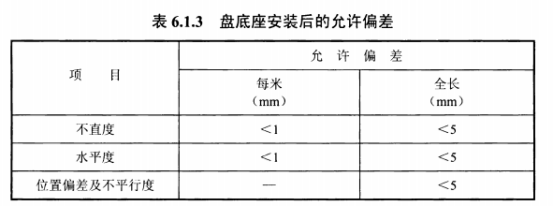

3 . 控制盘的型钢底座应按图制作，型钢底座应进行防腐处理，其尺寸与控制盘相符，安装后的允许偏差应符合表 6.1.3 的规定。

4 .  盘柜底座应在地面二次抹面前安装，并应固定牢固、接地 可靠，安装后宜高出最终地面 10mm-20mm 。

5 . 控制盘安装前应做如下检查：

（1）. 盘面平整，内、外表面漆层完好。

（2）.盘柜的外形尺寸、仪表安装孔尺寸、盘装仪表和电气设备 的型号及规格等符合设计要求。

6 . 控制盘安装在振动较大的地方，应有减振措施。

7 . 盘柜间应连接紧密、牢固，安装应使用防腐蚀的螺栓、螺 母、垫圉等。

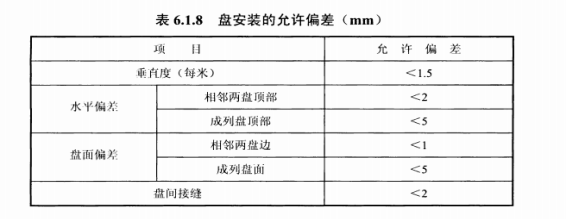

8 .  控制盘单独或成列安装时，其垂直度、水平偏差及盘面偏 差和盘间接缝的允许偏差应符合表 6.1.8 的规定。

9 .  仪表箱、保温箱和保护箱安装时应符合下列规定：

（1）.安装固定牢固。

（2）. 垂直度的允许偏差小于 3mm, 当箱的高度大于 1.2m 时，垂直度允许偏差小于 4mm 。

（3）. 水平度的允许偏差小于 4mm 。

10 . 盘内不得进行电焊和气焊作业，以免烧坏油漆及损伤导线绝缘，必要时应采取防护措施。

11 .  控制盘柜应按本规范第 9.2 节的有关规定进行接地。

12 . 盘、柜内防火封堵应严密，所采用的防火封堵及阻燃材料应符合设计要求。

13 .  盘、柜、箱、接线盒等安装，应符合下列规定：

（1）. 周围温度不宜高于 45°C, 振动小，不受汽水浸蚀，光线充足，通风良好。

（2）. 不影响通行，便于操作维修。

（3）. 箱体中心与操作地面的高度宜为1.2m-1.5mm。

（4）.端子箱、接线盒密封，有命名标识，内附接线图。

（ 5 ）.热电偶的参比端与冷端温度补偿盒处于相同的环境温度。

（ 6）. 不锈钢材质的接线箱固定时，不应与碳钢材料直接接触。

14 .  DCS/PLC 盘柜应按照厂家规定进行安装，若盘柜与底座有绝缘要求，应保证盘柜与底座及其他系统盘柜间采用绝缘材料有效隔离。

                                                                                                                           2024 . 5    齐 辉
