接线规范

1.电缆接线前应做电缆头，电缆头应排列整齐、固定牢固。 铠装电缆作电缆头时，其钢带应用包推扎紧。

2.集中布置盘柜电缆头的高度宜保持一致，电缆头距离盘柜 底部高度不宜小于 200mm, 分层布置时电缆头距离盘柜底部高度不宜超过 600mm 。

3.盘、柜内的电缆芯线，应垂直或水平有规律地整齐排列， 备用芯长度应至最远端子处，并应有标识，且芯线导体不得外露。

4.电缆芯线不应有伤痕，单股线芯弯圈接线时，其弯曲方向 应与螺栓紧固方向一致。多股软线芯与端子连接时，线芯应压接与芯线规格相应的终端附件，并用规格相同的压接钳压接。线芯与端子接触应良好，螺栓压接牢固。每个接线端子为一根接线，不得超过两根。

5.芯线在端子的连接处应留有适当的余量，芯线的端头应有 明显的不易脱落、褪色的回路编号标识，标识长度及字母排列方向应一致。

6.导线不应有中间接头。

7.屏蔽电缆或屏蔽补偿导线应按本规范第 9.3 节的规定进行 接地。

8.光缆芯线终端接线应符合下列规定：

（1）. 采用光纤连接盒对光纤进行连接、保护，在连接盒中纤 的弯曲半径应符合安装工艺要求。

（2）. 光纤熔接处应加以保护和固定，使用连接器以便于光的 跳接。

（3）. 光纤连接盒面板应有标识。

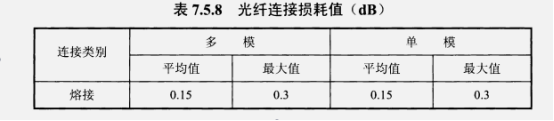

（4）.光纤连接损耗值应符合表 7.5.8 的规定。

9.现场总线终端接线应符合下列规定：

（1）. 现场总线应采用 IP 65 防护等级接线箱。穿入接线箱的电缆宜使用防爆电缆密封接头。

（2）. DP、 PA 总线电缆进入机柜时，将电缆保护层剥去适当长 度露出屏蔽层，不得损伤屏蔽层，使用专用 EMC 电缆卡将其固定在机柜入口，确保其屏蔽层与入口接地铜排可靠连接。

（3）. 机柜、接线盒内无屏蔽的通信线不应与电源线一起绑扎； 没有屏蔽的露出线应控制在 50mm 以内。

（4）. 通信电缆在机柜内布线时，应避免与强电线缆在同一线槽内走线，不得在柜内形成环状。
